很多养殖场会使用猪用B超仪来进行早期的妊娠检测、子宫疾病检测等，诊断的疾病原理主要是有探头发出超声波（一般是0.8－10兆赫兹），压电晶片置于换能器中，由主机发生变频交变电场，并使电场方向与压电晶体电轴方向一致，压电晶体就会在交变电场中沿一定方向发生强烈的拉伸和压缩 —— 即机械振动（电振荡所产生的效果），于是就产生了超声。主机将这种高频变化的微弱电信号进行处理、放大， 以波形、光点、声音等形式表示出来，产生B超影像。




所以猪用B超仪的探头是一个非常重要的配件，探头的好坏可以影响B超检测出的***终图像质量的好坏。目前猪用B超仪锁式样的探头分为机械探头和电子探头两种，它们的主要区别有哪些呢？



首先电子探头是由多元探头，主控电路，逻辑电路，发射电路，接 收电路，偏转电路，补偿电路，时标电路及显像管等组成，多元探头上有一排的压电晶片（即晶片阵元），经主控电路，逻辑电路和发射电路控制，按 一定的规律有序的发射出一排超声波，当超声在介质中传播遇到声学界面反射时，回声信号经接收电路，在时标电路，补偿电路等控制下，使X,Y扫描电路工作，将回声信号按一定的规律，根据回声的强弱，坐标有序地在显象管荧光屏上显现出探查部位光点明暗的声象图。产生由点，线到面构成的二维超声切面图。



而机械探头没有阵元探头，而是一个（或几个）压电晶片在电机带动下扫动，发出形似扇状的超声束阵，屏幕上显示出的也是扇形声象图。



由此可以看出机械探头由于是电机不停地震动才能产生超声，故而机械探头的使用寿命并没有电子探头的长，而且机械探头显示的图像是扇形的，没有电子探头显示出方形B超图像（也可以显示扇形扫描B超图）看到的子宫面积大，即成像视野上机械探头没有电子探头成像面积大。

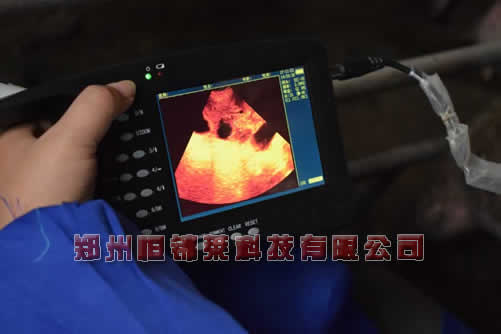

机械扇扫B超图像



电子探头扫描B超图像
